Клапаны обратные ЗКО

Клапаны обратные ЗКО

Каталог для скачивания .pdf

Назначение

Клапан обратный ЗКО (далее по тексту — клапан) предназначен для отсекания обратного потока среды при прекращении подачи нефтепродуктов в технологических трубопроводах.

Клапан устанавливается на наливных устройствах нефтебаз и АЗС с рабочим давлением от 1 МПа (10 кг/см²) до 4 МПа (40 кг/см²).

По устойчивости к воздействию климатических факторов внешней среды клапан обратный изготавливается в исполнении У и УХЛ, категория размещения 1 по ГОСТ 15150–69.

Технические условия

ТУ 3689-018-10524112-2002

Устройство и принцип работы

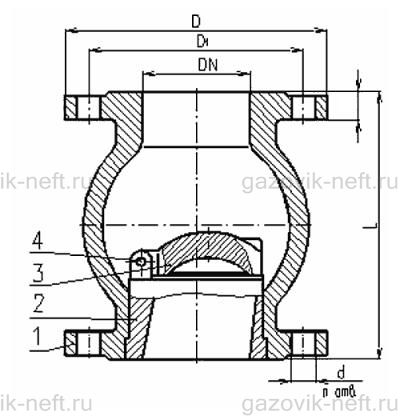

Общий вид клапана обратного ЗКО

Общий вид клапана обратного ЗКО:
1 — корпус; 2 — седло; 3 — крышка; 4 — ось.

Технические характеристики

Наименование параметровЗКО–50ЗКО–80ЗКО–100ЗКО–150
Условный проход DN 50 80 100 150
Габаритные размеры, мм, не более
диаметр D 160 195 230 300
высота H 158 198 223 275
Присоединительные размеры, мм
D 160 195 230 300
D1 125 160 190 250
d 18 18 22 26
n, шт 4 8 8 8
Масса, кг, не более 2,8 5 8,2 12,6
